План благоустройства территории выполняют на основе разбивочного плана. В этом случае на нем не указывают координационные оси здания, координаты, размерные привязки, абсолютные отметки и стрелку «юг — север». В сложных случаях, при больших по объему территориях и различных видах их благоустройства, могут быть выполнены отдельные чертежи, такие, как «План озеленения», «План расположения малых форм архитектуры», «План и конструкции дорожных одежд, проездов, тротуаров, дорожек, площадок».

Элементы благоустройства привязывают к наружным граням стен зданий, «красной» линии, автомобильным дорогам и железнодорожным путям.

Элементы малых форм архитектуры маркируют арабскими цифрами.

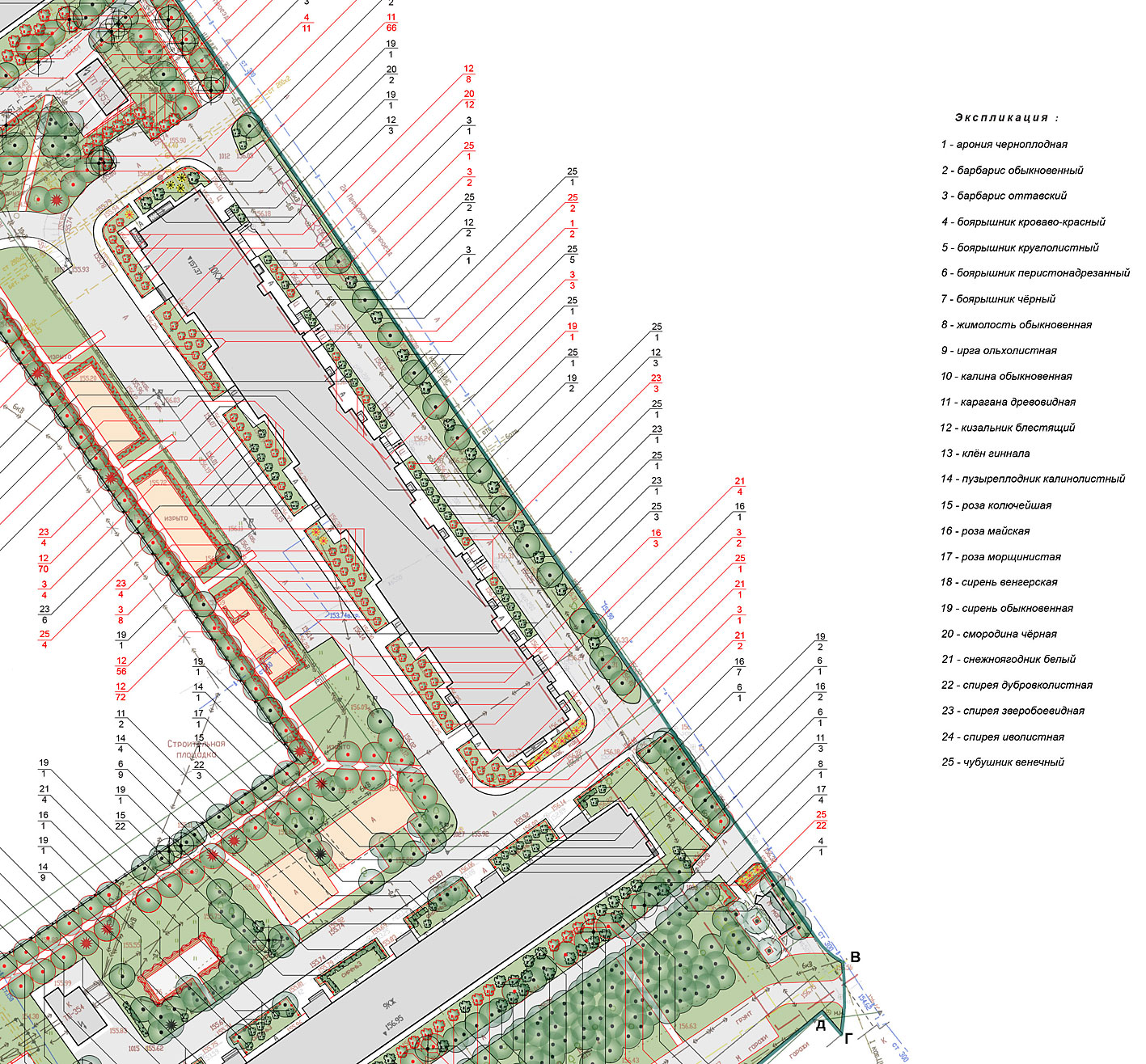

Рассмотрим чертежи проекта озеленения. Проект озеленения представляет собой посадочнодендрологический чертеж с указанием мест посадки растений, их ассортимента и числа.

Деревья, кустарники, газоны и т.п. показывают на чертеже условными графическими изображениями по ГОСТ 21.204-93 (табл. 14.5.1).

Строительное черчение

Для рядовой посадки деревьев и кустарников делают размерную привязку ряда. При расположении деревьев и кустарников свободными группами допускается на этих участках, вместо размерной привязки, наносить вспомогательную сетку квадратов со сторонами, равными 5— 10 м, с привязкой ее к строительной геодезической сетке, к разбивочному базису или другим элементам генплана. На рис. 14.5.1 дан пример оформления плана благоустройства и озеленения территории. Около изображений элементов озеленения дается их характеристика в виде дроби: в числителе номер, присвоенный породе или виду на генплане, в знаменателе — их количество. При обозначении цветников и газонов в знаменателе проставляют площадь.

На плане благоустройства и озеленения территории размещают «Ведомость малых форм архитектуры» (рис. 14.5.2), «Ведомость элементов озеленения» (рис. 14.5.3), «Ведомость тротуаров, дорожек и площадок» (рис. 14.5.4).

Строительное черчение

Текстовые указания. касающиеся условий посадки деревьев и кустарников, устройства цветников, газонов и т.п., предпочтительно размещать над основной надписью.
